سقف جمع شونده پارچه ای

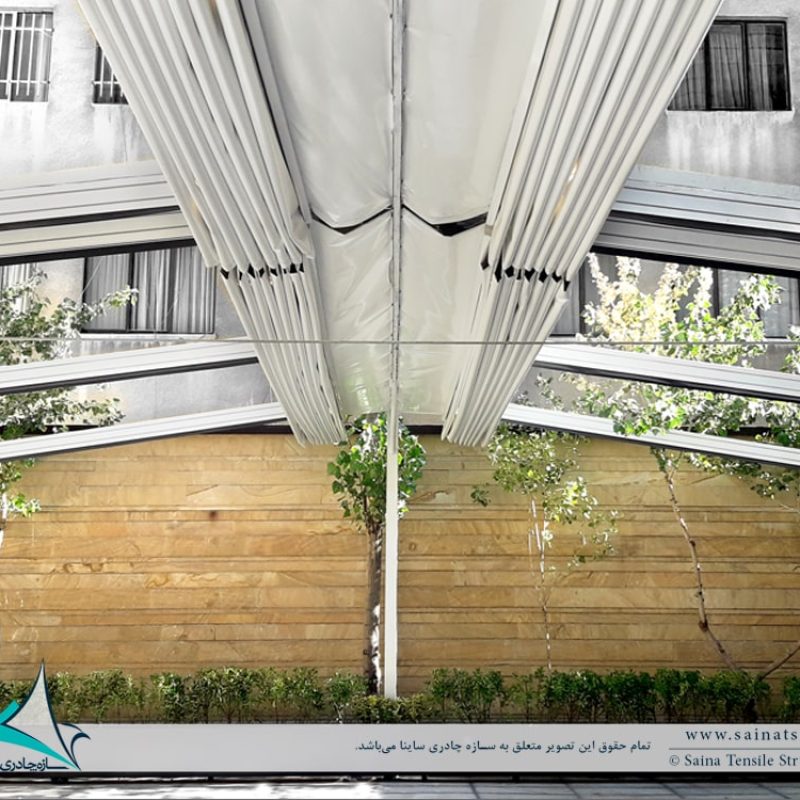

این پروژه سقف جمع شونده با هدف مسقف نمودن حیاط ساختمان اداری دفتر شرکت هوایار در محدوده خیابان گاندی تهران طراحی و اجرا شده است. کارفرما برای این محوطه به ابعاد ۱۰۱۲ متر درخواست یک سقف بدون ستون وسط را داشت. طراحان ما با استفاده از ۸ ستون کناری و بدون ستون وسط شاسی آهنی کار را طراحی نمودند. با توجه به ابعاد این حیاط به ۴ قسمت به ابعداد ۵۶ متر تقسیم شد و برای هر قسمت یک سقف جمع شونده پارچه ای با موتور الکتریکی مجزا اجرا شد.

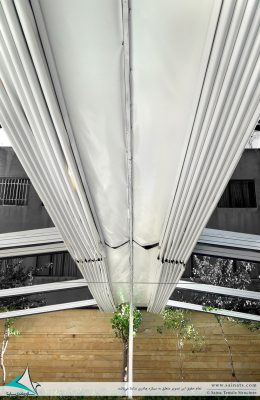

برای داشتن یک سالن با امکان کاربری در قسمت میانی فضا یک تیر اهنی بطول ۱۰ متر اجرا گردید و هر ۴ سقف متحرک به سمت وسط جمع می شوند. سقف متحرک پارچه ای از قسمت میانی با شیب ۱۰% به دو طرف مایل می شود. و در دو سمت گاتر هایی به جهت جمع آوری آب باران و هدایت به اب راه ها تعبیه شده است.
دیتیل سقف جمع شونده پارچه ای

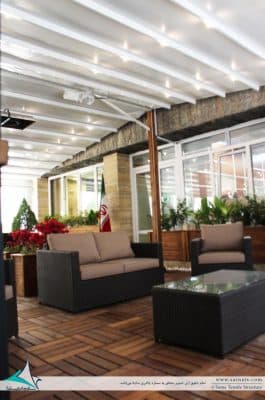

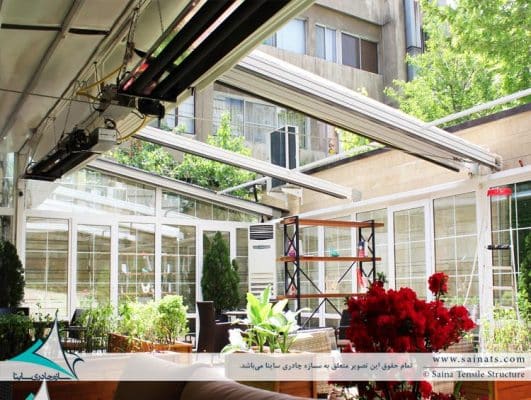

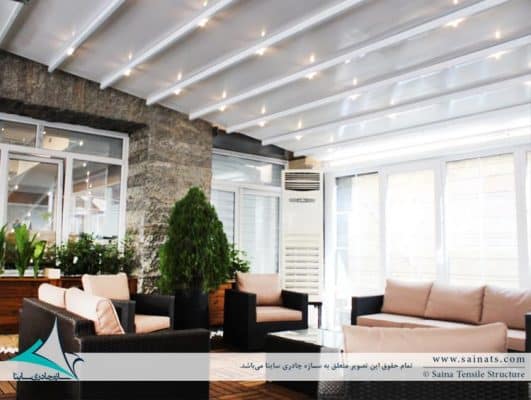

وجود ۴ موتور الکتریکی مجزا در این فضا این امکان را می دهد تا بنابر نیاز در هر زمان بتوان یک قسمت از محوطه را از حالت سرپوشیده خارج کرد. و از نور آفتاب و تهویه استفاده نمود. پارچه های مورد استفاده برای سقف جمع شونده از نوع بلک اوت Blackout می باشند که به علت وجود یک لایه با الیاف مشکی در داخل پارچه نور خورشید را از خود عبور نمی دهند. وجود نوپردازی نقطه ای در زیر این پروفیل های آلومینیومی این سقف متحرک فضای زیرین حیاط را بطور یکنواخت روشن می نماید. بطور عمومی شرکت ساینا به ازای هر متر مربع یک وات نور بر روی کارهای خود قرار می دهد.
موتورهای الکتریکی بکار رفته در این پروژه از نوع تیوبلار و از برند سامفی فرانسه می باشد. که قابلیت دستور دهی از راه دور بوسیله یک ریموت کنترل را دارند.
