سازه پارچه ای از دیرباز مورد توجه اقوام مختلف بوده و آن را به عنوان یک سرپناه می دانستند. به همین جهت در دوره های مختلف، به شکل هایی گوناگون از آن استفاده می کردند. اما با گذر زمان و با آمدن تکنولوژی های جدید در طراحی و ساخت، از سازه های پارچه ای با کاربری های گسترده تر در سطح دنیا استفاده می شود. از این رو شرکت سازه غشایی ساینا به عنوان یکی از پیشگامان این صنعت در ایران، برای آشنایی بیشتر شما عزیزان، در ادامه برترین سازه چادریهای جهان با کاربریهای مختلف را برای دوستداران این تکنولوژی نو ظهور معرفی نماید.
البته همان طور که میدانید سازه پارچه ای به دو شکل پیش مهندسی (فرم های ثابت) و اختصاصی (فرم های سفارشی) طراحی و ساخته میشود. بنابراین شمایل این سازه نسبت به کاربری مد نظر کارفرما، ابعاد پروژه و شرایط محیطی قابلیت تغییر دارد و میتوان آن را در انواع فرم ها سفارش داد. در نتیجه ما تلاش کرده ایم تا در ادامه بهترین سازه های چادری جهان با طرح های متفاوت از یکدیگر را ارائه کنیم تا دید بازتری نسبت به کارایی این پوشش های پارچه ای محبوب داشته باشید.

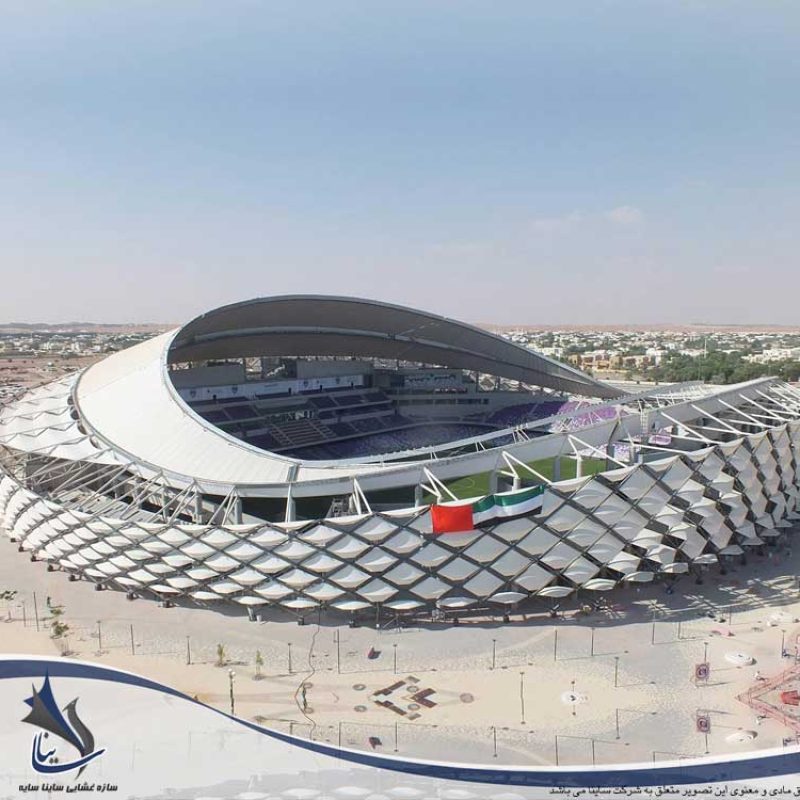

نمای پارچه ای استادیوم هزاع بن زاید یکی از مدرن ترین و برترین سازه چادریهای جهان در ابوظبی و شهر العین امارات متحد عربی است. این مکان که به اسم شیخ حسن بن زاید بن السطان نامگذاری شده است دارای هفت قسمت است که در قسمت شرق و میانه آن یک ورزشگاه مدرن وجود دارد که از مهمترین قسمت های این مکان به شمار می رود چرا که این مکان یکی از مدرن ترین مکان های ورزشی خاورمیانه شناخته شده است. این سالن ورزشی با نمای چادری در سال ۲۰۱۴ تکمیل شد. ورزشگاه هزاع بن زاید با نمای پارچه ای فاز یک، پروژه چهار ساله است که شامل یک هتل ۱۷۵ اتاقه، دو ساختمان اداری، یک مجموعه از آپارتمان های مدرن، ۵۰ رستوران و …. خواهد بود.
سازه چادری ورزشگاه
در طراحی این استادیوم و بنا به شرایط آب و هوای گرم و خشک موجود در این منطقه سعی شد که برای راحتی تماشاچیان و ایجاد فضایی برای رشد چمن این ورزشگاه از یک المانی استفاده شود که فضا را مطلوب و مناسب سازد. از این رو معماران این پروژه با توجه به شرایط موجود تصمیم گرفتن از بهترین سازه های چادری جهان برای زیباتر شدن و ایجاد فضای خنک و مطبوع برای تماشاچیان استفاده کنند. از این رو از سازه چادری با ایجاد یک نمای پارچه ای و یک سایبان چادری برای تماشاچیان طراحی شد. طراحان و معماران این پروژه بزرگ با توجه به اینکه العین دومین شهر بزرگ در امارات است که کشت خرما در این شهر به شدت انجام می گیرد.
از این رو برای طراحی این سازه چادری در نمای بیرون و سایبان تماشاچیان به این موارد دقت شده است که عبارتند از: طراحی نمای پارچه ای با الهام گرفتن از درخت نخل موجود در شهر العین، طراحی تماشاچیان با الهام گرفتن از لباس بلند و سفید عرب ها سایبانی صاف و مواج را ایجاد کردند، استفاده از چراغ های LED در ۱۵ حالت مختلف برای نورپردازی نمای خارجی استادیوم. نمای دو پوسته پارچه ای زمین فوتبال طوری طراحی شده که در زمان هایی که آفتاب شدید است نمای چادری چرخش داشته و بر روی ساختمان عمود و یا با یک زاویه ای باز می شود تا به راحتی افراد در محوطه از سایبان آن استفاده کنند و در زمان های دیگر می توان این سایبان چادری را بسته و یا هر حالت دیگری قرار داد.
دانلود کاتالوگ و لیست محصولات سازه چادری ساینا
برای دانلود کاتالوگ و مشاهده تمامی محصولات ساینا و اطلاعات آن کلیک کنید.

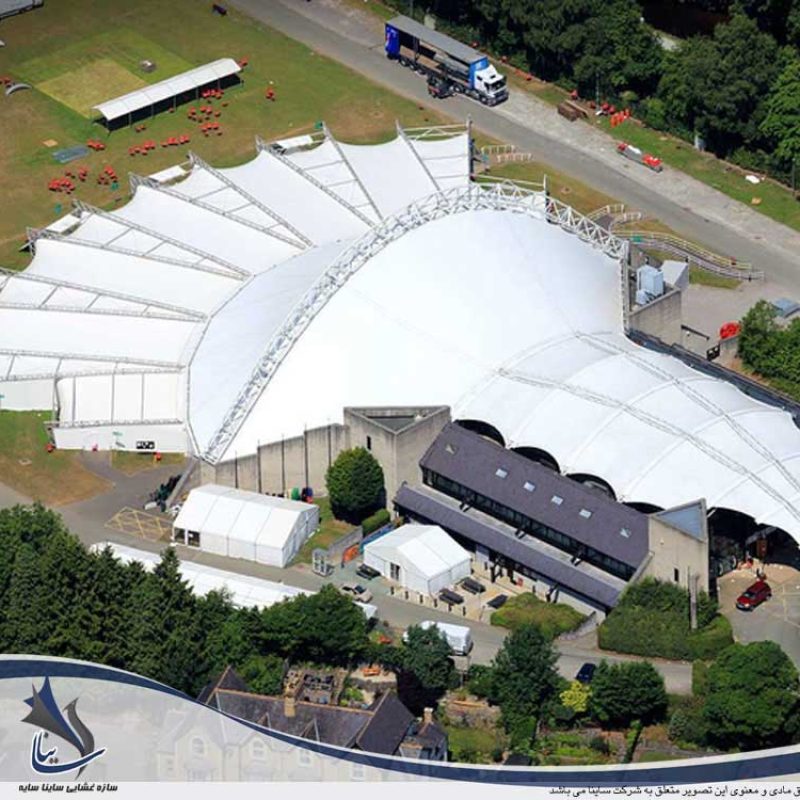

سقف پارچه ای نمایشگاه و سایبان غرفه نمایشگاهی رویال یکی از برترین سازه چادریهای جهان است. نمایشگاه بین المللی رویال واقع در لانگولن میزبان هزاران نفر در طول سال است. در این نمایشگاه با سقف پارچه ای خود به علت فضای بزرگ و منحصر به فرد بود این فضا به علت یک سقف پارچه ای، کنسرت ها، گردهمایی های تخصصی و نمایشگاه های مختلف در آن برگزار می شود. ساخت این مکان زیبا در سال ۱۹۹۲ به پایان رسید. بعد از گذشتن ۲۰ سال از عمر این سازه منحصر به فرد سقف پارچه نمایشگاه نیاز به تعویض داشت، از این رو از یک شرکت متخصص در این زمینه خواسته شد بعد از ۲۰ سال پارچه پلی استر با پوشش پی وی سی را تعویض نماید.
سقف چادری نمایشگاه
شرکت Architen Landrell یکی از شرکت های معروف در زمینه سازه چادری بود که خدمات آن شامل تعویض پارچه سایبان چادری است. تعویض کردن پارچه برای سازه چادری های کوچک خیلی ساده است به طوری که پارچه متصل به سازه باز و از آن به عنوان الگو استفاده میشود. اما باید توجه کرد که برای سازه پارچه ای بزرگ بدون داشتن نقشه کار پیچیده است. تعویض سقف پارچه ای نمایشگاه جزء موارد بسیار پیچیده بود که نیازمند بررسی حرفه ای به صورت سه بعدی (استفاده از لیزرهای مخصوص که شعاع X، Y، Z نشان می دهد)، بررسی وضعیت (ارزیابی اتصالات، کابلها، بستهها و …)، بررسی پارچه (ارزیابی لایههای پارچههای نصب شده)، مدلسازی (طراحی سه بعدی الگو بر اساس اطلاعات بدست آمده در نرم افزار تخصصی) بود.
از آنجایی که در نمایشگاه بین المللی رویال همیشه یک رویدادی در حال برگزاری است برای تعویض سایبان پارچه ای نیاز به یک برنامه ریزی زمان بندی دقیق و ایمن سازی بسیار بالا بود تا در هنگام نصب سایبان چادری خللی بر روی رویداد و پاویلیون در حال برگزار پیش نیاید. سقف پارچه ای نمایشگاه اصلی ترین قسمت از پروسه تعویض پارچه بود که فضایی به مساحت ۶۲۰ متر را پوشش می دهد. در هر حال این پروسه انجام شد و ورودی نمایشگاه بین المللی رویال با سه چادری از جنس پارچه PVC و به رنگ سفید طراحی و جایگزین پارچه قبلی شده است. با تعویض پارچه سقف نمایشگاه بین المللی رویال این مکان برای مدت ۲۰ تا ۲۵ سال دیگر آماده برای برگزار کردن رویدادهای مختلف و مهم با ایجاد مکانی متفاوت و لاکچری خواهد بود.

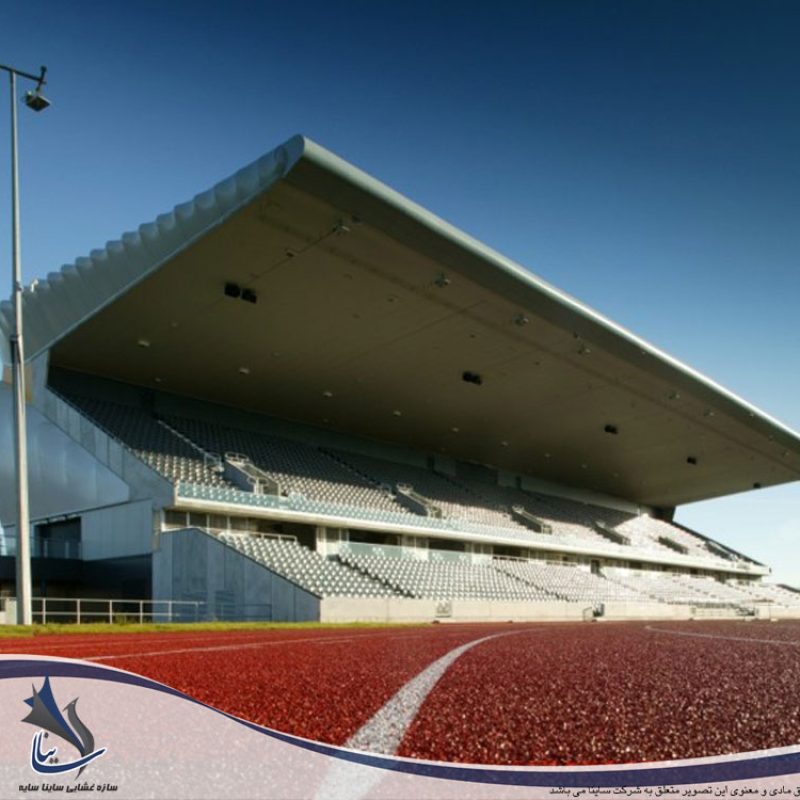

جهت تغییرات در سایبان ورزشگاه الکساندر برای زمین دو و میدانی این ورزشگاه یکی از برترین سازه چادریهای جهان در جایگاه تماشاچیان طراحی شد. ساخت و نصب سایبان پارچه ای با منحنی هایی در این سایه بان، زیبایی خاصی را به این استادیوم ورزشی بخشیده است. در نصب این پوشش کششی با پیمانکار اصلی نوسازی استادیوم، برای راه اندازی این سایه بان چادری بر روی سقف و دیوارهای جانبی همکاری پایاپایی ایجاد شد. استفاده از این سایه بان پارچه ای علاوه بر هزینه پایین و مقرون به صرفه بودن این سازه به راحتی می توان آن را با آب تمیز کرد. یکی دیگر از ویژگی های منحصر به فرد این سقف های پارچه ای محافظت تماشاچیان ورزشگاه از تابش نورهای مضر خورشید است.
سایبان ورزشگاه
این سقف پارچه ای با فرایند یک طراحی پیچیده و با استفاده از پارچه های کششی توانستند منحنی های طراحی شده در این سقف و نمای ساختمان را به راحتی ایجاد نمایند. جنس پارچه بکار رفته پلی استر با روکش pvc می باشد. برای ساخت این سازه کششی با هدف پوشش سقف و دیوارهای پشت و کناری از ۴ پارچه کششی جداگانه استفاده شده است تا بتوانند منحنی بسیار زیبایی را ایجاد کند. در این سقف چادری از پارچه پلی استر با روکش پی وی سی استفاده شده است. برای اینکه نوسازی این استادیوم در زمان مقرر انجام گیرد پنل های این سقف ورزشگاه در فضای کارگاهی تولید، به محل نصب حمل و نیروی کار در اسرع وقت آن را نصب کردند.
همچنین برای همسان سازی سازه فولادی و پارچه در سایبان چادری جایگاه تماشاچیان همکاری تنگانگی ایجاد شد. با توجه به زمان تعیین شده و بودجه ارائه شده این سازه در جولای ۲۰۱۱ مورد بازدید قرار گرفت و با توجه به نوسازی و سایبان ورزشگاه و سقف چادری تماشاچیان، استادیوم الکساندر به عنوان یکی از سالن های لیگ دیامون اعلام شد. از مزایای آن میتوان به افزایش تعداد تماشاگران حاضر در محل، بهبود مبلغ بلیط فروشی و درامد این مکان تفریحی و ورزشی، افزایش رضایتمندی در طرفداران محلی، جذب مسابقات وزشی مختلف در ورزشگاه، جمع آوری سرمایه گذاری بیشتر جهت نوسازی سایر بخشها و در نهایت سودآوری از طریق تبلیغات انجام شده در آن جا اشاره کرد.
سوال یا نیاز به مشاوره دارید؟

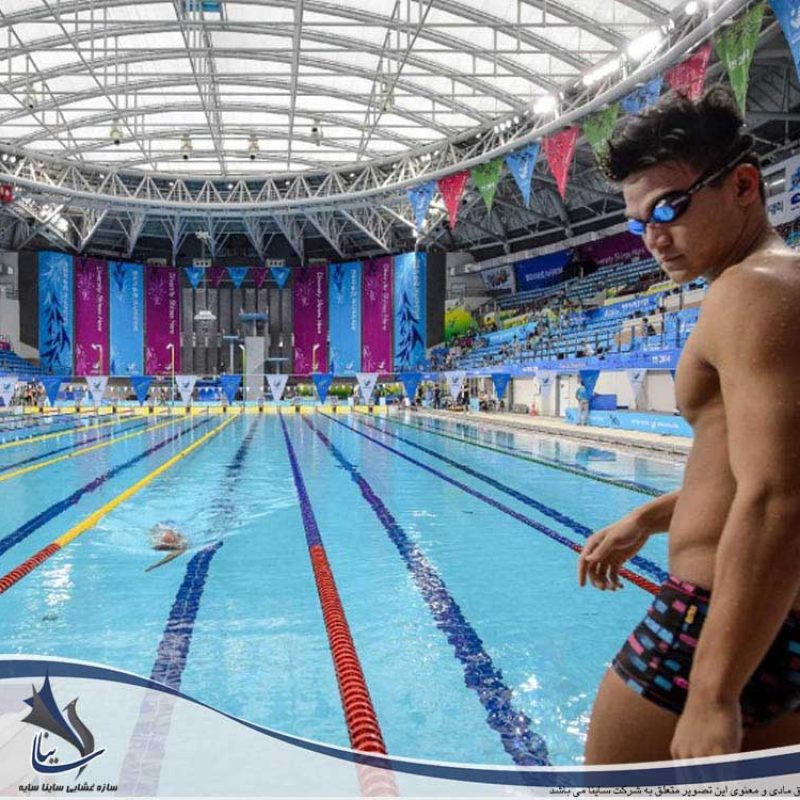

شهر اینچوان کره جنوبی میزبان ۱۷ مین دوره بازیهای آسیایی در سال ۲۰۱۴ انتخاب گردید. رقابت های اسیایی بعد از المپیک دومین رقابت پر ورزشکار در جهان می باشد. برای سقف سالن استخر اصلی محل رقابت ها تصمیم بر استفاده از سقف پارچه ای گرفته شد و پارچه کششی ETFE توسط معماران انتخاب گردید. هدف از اجرای این سقف علاوه بر پوشش بر روی محیط اصلی استخر و سکوی تماشگران تامین نور با استفاده از نور خورشید نیز بود. استفاده از سقف شیشه ای به علت بزرگ بودن اندازه دهانه و هزینه بسیار بالای آن مقرون به صرفه نبود، مهندسین پیشنهاد استفاده از سه لایه چادر کششی ETFE را دادند که ویژگی هایی چون وزن و هزینه کمتر، میزان عبور نور ۸۵% و عمر بسیار بالا داشت.
سقف پارچه ای ETFE
در طراحی ۴۹ قوس ETFE محاسبه شد تا ۳۰۰۰ متر مربع فضا را پوشش دهند. ۵ عدد از این قوس ها قابلیت حرکت و باز شدن نیز داشتند تا در صورت نیاز هوای تمیز وارد محوطه مسابقات بشود. این قوس های سقف چادری به علت وزن بسیار کم تنها با گذاشتن پمپ های هوا بر روی آن قابلیت جابجایی و حرکت را دارا بودند. ولی به دلیل اهمیت سازه بر روی هر قسمت دو پمپ هوا کارگذاشته شد تا ریسک از کار افتادگی یکی از پمپ ها به دلیل فنی کاهش یابد و مشکلی در کارکرد سازه و سقف پارچه ای ایجاد نشود. بزرگترین دغدغه مهندسان این پروژه برداشت اعداد و ارقام صحیح از اندازه قوس مورد نیاز برای ساخت این سازه و دقیق بودن اجراها در کارگاه بود.
یکی از مهندسان اجرایی دلیل موفقیت این سقف چادری را درک متقابل تمام گروه های عملیاتی از یکدیگر و ارتباط تصویری و بصری آنها با یکدیگر برشمرد. اهمیت این مسئله زمانی روشن می شود که بدانیم محل ساخت سازه تا محل اجرا ۸ ساعت اختلاف زمانی داشته است و تنظیم نمودن زمان کاری هر دو کارگاه کار دشواری بوده است. در زمان بهره برداری از این پروژه در سال ۲۰۱۴ بزرگترین سقف چادری ETFE اجرا شده تا آن زمان بود و دومین سازه ETFE اجرا شده در کره جنوبی بعد از سقف چادری یک استادیوم فوتبال بود. این سقف پارچه ای محل برگزاری مسابقات شنای بازیهای آسیایی بعد از پایان رقابت ها به عنوان یکی از مراکز پر بازدید توسط تماشگران بر شمرده شد و بیشترین تعداد عکس در رقابت های آسیایی از بنای این ساختمان توسط بازدیدکنندگان و توریست ها گرفته شده است.

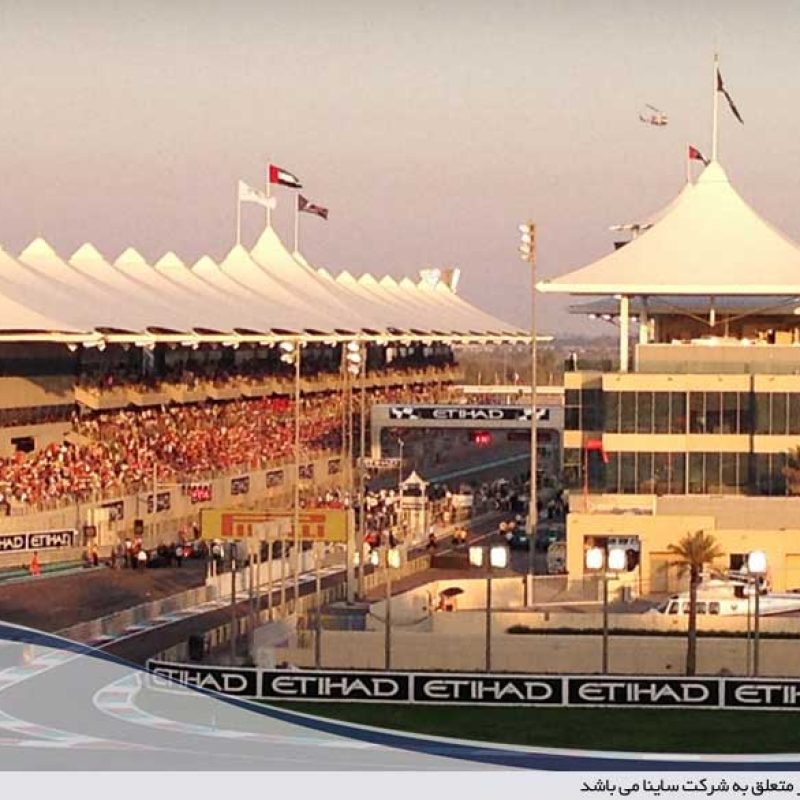

جزیره یاس با مساحتی در حدود ۲۵ کیلومتر مربع در ساحل شهر ابوظبی ساخته شده و در حال بهره برداری می باشد. بخش هایی از این پروژه تا امروز ساخته شده و در حال استفاده می باشد و اتمام تمام بخش های آن تا سال ۲۰۱۸ ادامه خواهد یافت. این پروژه یکی از بزرگترین و برترین سازه چادریهای جهان عمرانی دنیا می باشد. آنچه در این مجموعه هست شامل سه سازه کششی میشود که برای پوشش ۱۹۳۰ متر مربع ساخته شده است. پروژه شامل ۲ مجموعه سایبان پارچه ای شامل ۸ عدد سایبان بالی شکل از جنس HDPE به مساحت ۸۰۶ متر مربع است. سازه سوم ساخته شده از ۶ سایبان مرکزی بادبانی از جنس PTFE و ۲ سایبان دکوراتیو از جنس HDPE به مساحت ۳۱۸ متر مربع می باشد.
سایبان یاس ایسلند
کارفرما برای این جزیره درخواست سایبان های دکوراتیو با طرح های معماری را داشت تا از طرح های معمول شهرسازی جدا شده و یک طرح چشم نوار معماری را برای این منطقه خلق کند. علاوه برا تامین نیاز های سایبان پارکینگ خودرو زیبایی شهری نیز داشته باشد. الگو برداری از لوگوی سه گوش جزیره یاس دید بسیار مناسبی به معماران برای طراحی این سایبان های بادبانی شکل در هر سه سازه کششی را داد. فرصتی برای خلق سایبان های معمارگونه بسیار کم پیش می آید به همین دلیل پیمانکاران طرح های متنوع و مختلفی را پیشنهاد دادند. ارتفاع سازه ها از ۳ متر شروع می شد و تا ۱۰٫۵ متر متغییر بود. سرعت باد در طراحی ۱۶۰ کیلومتر بر ثانیه و جنس خاک ماسه در نظر گرفته شده و فونداسیون پد های وسیع با بولت های بلند ساخته شدند.
تمامی کارهای فلزی در خارج از سایت کارگاهی و بصورت پیش ساخته اجرا شدند. در طراحی سایبان ها از نرم افزار CFD استفاده شده و از استاندارد AS 1170 سال ۲۰۰۲ برای محاسبات استفاده گردید که بعد از تاییدیه استاندارد استرالیا در مجموعه مهندسی امارات صورت پذیرفت. از پارچه های کششی شرکت Monotech و Karloo برای این سایبان پارکینگ انتخاب گردید. پارچه PTFE مورد استفاده ضد آتش و سازههای فلزی بر اساس استاندارد مورد تایید امارات تهیه گردیدند. از کابلهای فولادی ضد زنگ و اتصالات فولادی بر اساس استاندارد مهندسی استفاده شد. پارچه دوخته شده با خطای در نظر گرفته شده ۵ میلیمتر به ازای ۱۸ متر طول اجرا شد. رنگ آمیزی سازه فلزی تماما در کارگاه صورت گرفته و فقط اتصالات در محل انجام گردیدند.
در شبکه های اجتماعی همراه ما باشید!
جهت اطلاع از آخرین تخفیفات و نمونه پروژه های اجرا شده توسط ساینا به اینستاگرام ما بپیوندید.

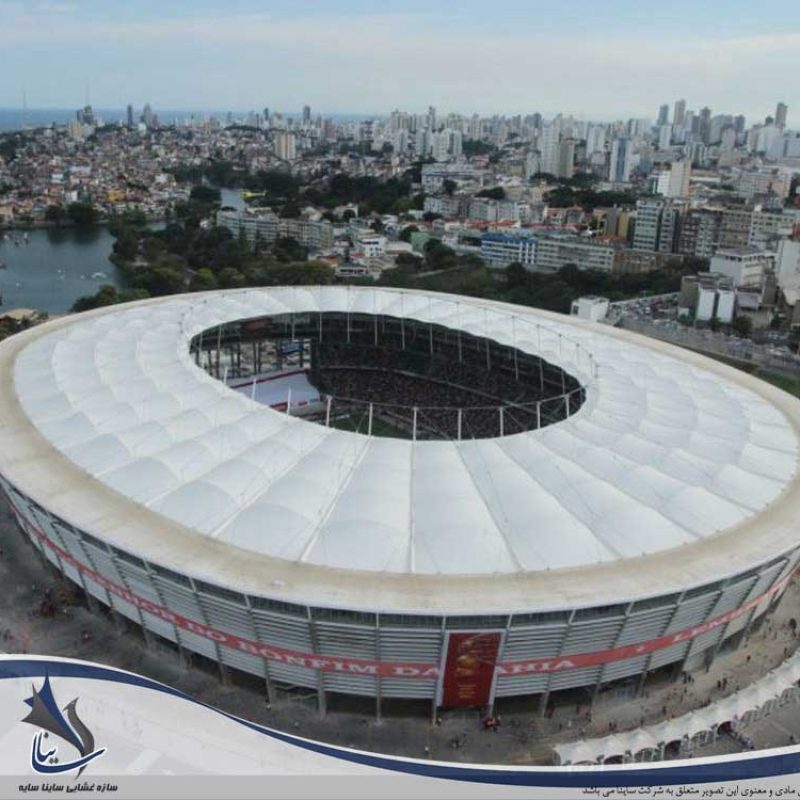

طراحی سایبان استادیوم بیضی شکل فونته نوا برای جام جهانی برزیل با هدف تامین سایه برای ۵۰٫۰۰۰ تماشاگر در استادیوم طراحی و ساخته شد ، در طراحی این سقف چادری مسایلی چون زیباشناسی ، آکوستیک و محیط زیستی در نظر گرفته شده است. استفاده از سازه غشایی و پوشش چادری برای سقف این ورزشگاه و تعمیرات جانبی آن برای رسیدن به استانداردهای مورد نیاز جهت برگزاری مسابقات جام جهانی فوتبال در سال ۲۱۰۴ و المپیک تابستانی ۲۰۱۶ ریو برسد. برای این سقف پارچه ای ورزشگاه مهندسان و طراحان پارچه PTFE با روکش تفلون را انتخاب کردند. انتخاب پارچه کششی در سقف ورزشگاه نور طبیعی، محافظت در برابر اشعه خورشید و کاهش هزینه های نگهداری را در پی خواهد داشت.
سایبان استادیوم برزیل
سقف پارچه ای وزن بسیار کمی دارد ، همین وزن کم چادر باعث می شود تا وزن کلی اسکلت سازه ای مورد نیاز برای نگه داری چادر کششی کاهش یابد و وزن کلی سازه بسیار کمتر از نمونه های مشابه می شود. این سقف ها دوستدار محیط زیست نیز می باشند. سقف های چادری امنیت و استحکام بسیار بالایی دارند. در صورت اجرای صحیح این سازه غشایی می تواند تا ۳۰ سال مقاومت خود در برابر بارهای وارده را حفظ کند. ویژگی دیگر آن تمیز شدن آسان آن با اب می باشد به گونه ای که یک سقف پارچه ای تنها با یک بارش باران تمیز می شود و نیاز به نگهداری خاص و پیچیده ای ندارد. در هر شرایط دمایی همانند گرمای شدید، سرمای شدید یا برف، سقف چادری قابلیت بهره برداری را داراست.
در مناطق سرد گرما را در زیر خود نگه می دارد و در فضای بسیار گرم هوای زیر خود را خنک نگه می دارد. به همین دلیل پارچه های PTFE با توجه به ویژگی هایی که دارند به عنوان مفید ترین نوع سازه برای این سبکها پروژه انتخاب شده اند. استفاده روز از افزون از پوشش چادری برای سایبان جایگاه تماشاگران ورزشگاه ها در سراسر دنیا موجب شده تا تجربیات فراوانی در این زمینه حاصل شده و مزایای آن بیشتر برای مهندسان و معماران مشخص گردد. شکل خاص بیضی گون این استادیوم و داشتن سه طبقه صندلی در این ورزشگاه ، پیچیدگی های خاصی را در طراحی سازه و سایبان داشت تا استاندارد های فیفا کاملا رعایت شود. ورزشگاه فونته نوا که در سالوادور – برزیل اجرا شده، در سال 2013 تکمیل و برای جام جهانی 2014 مورد بهره برداری قرار گرفت.

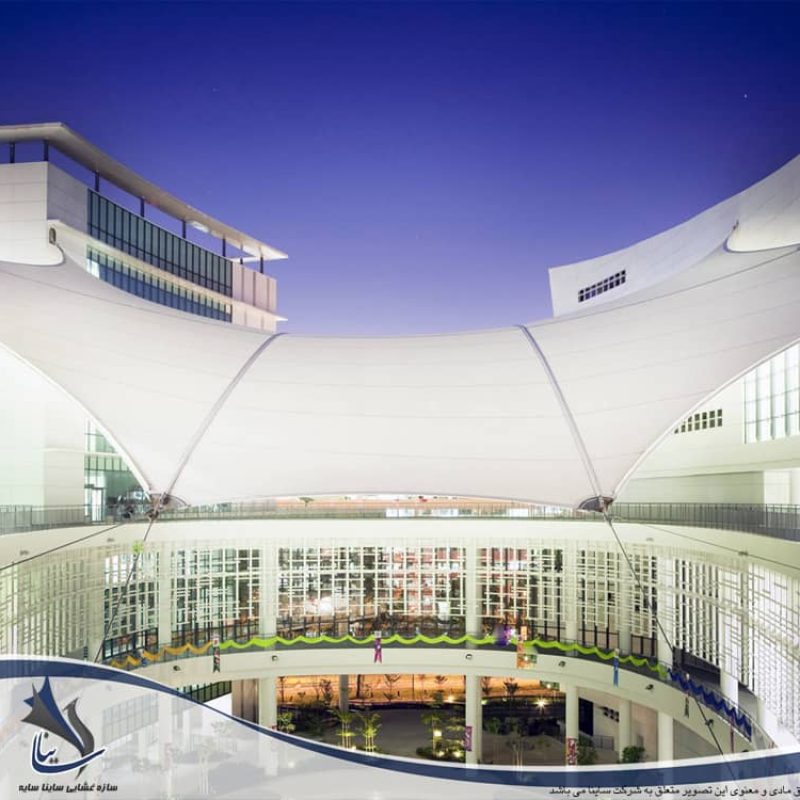

یک نمونه خیره کننده از برترین سازه چادریهای جهان که از یک سقف پارچه ای بسیار زیبا و سبک در دانشگاه ITE در غرب سنگاپور ایجاد شده است. این سایبان پارچه ای دانشگاه فقط با یک سیستم کابل پیچیده و اتصالات بزرگ فولادی به ۴ ساختمان مختلف متصل است.این سایبان پارچه ای از جنس PTFE با دهانه ای باور نکردنی به طول ۷۵ متر در یک جهت و ۴۵ متردر جهت دیگر، فضای عمومی و گردشگاه بیرونی در ابعاد ۳۰۰۰ متر مربع را پوشش می دهد. سازه غشایی زین اسبی تکمیل شده یک نقطه کانونی زیبا و در عین حال کاربردی در توسعه معماری و فضای نورگیر است که بیش از انتظارات مشتری و پیمانکار اصلی طراحی و راه اندازی شده است.
سقف چادری دانشگاه
این سقف چادری دانشگاه ITE با یک فرم زین اسبی ( کایت ) و با مقاومت بسیار بالای پارچه کششی که با سیم های کابلی فولادی در زیر و بالای پوشش چادری پشتیبانی می شود طراحی و در یک فضای عمومی دانشگاه راه اندازی شده است. سیستم انحراف آب در برخی از مناطق، به کنترل خروج آب از سقف پارچه به عنوان یک نتیجه تجریه تحلیل طراحی انجام گرفته شده مورد استفاده قرار گرفت. همچنین در سازه کششی دانشگاه ITE از پارچه غشایی به جنس PTFE و رنگ سفید شفاف از نوع پلاستیک استفاده شده است. علت انتخاب این نوع پارچه غشایی به خاطر استحکام کششی بالا، پوشش تفلونی پایدار در برابر آلودگی، طول عمر بالاتر از ۲۵ سال و مقام در برابر حریق بوده است.
مجریان طرح این سقف پارچه ای با چالشهای شدیدی مواجه شدند زیرا نمی توانستند از تجهیزات بزرگ و سنگین در زیر این سایبان محوطه فضای باز استفاده کنند. چرا که در طبقه دوم فضای عمومی دانشگاه دارای قطعه بتنی بود که نمیتوانستند بالابر بیش از ۵۰۰۰ کیلوگرم برای نصب و راه اندازی در محل استفاده کنند. برای غلبه بر این مشکل، طیف وسیعی از بالابرهای سبک وزن بر روی این فضای عمومی دانشگاه قرار گرفت و جرثقیل در خارج از محوطه باز دانشگاه در طبقه ۶ نصب گردید تا بتوانند این سازه مدرن را در محوطه نورگیر دانشگاه نصب کنند. به این ترتیب طی سه مرحله مونتاژ سایبان پارچه ای با تمام کابل های مورد استفاده در این سایه بان بر روی زمین، نصب اتصالات فولادی سایبان پارچه ای به ساختمان های بتنی و در نهایت نصب سایبان پارچه ای مونتاژ شده طی حدود ۲ هفته اجرا شد.
